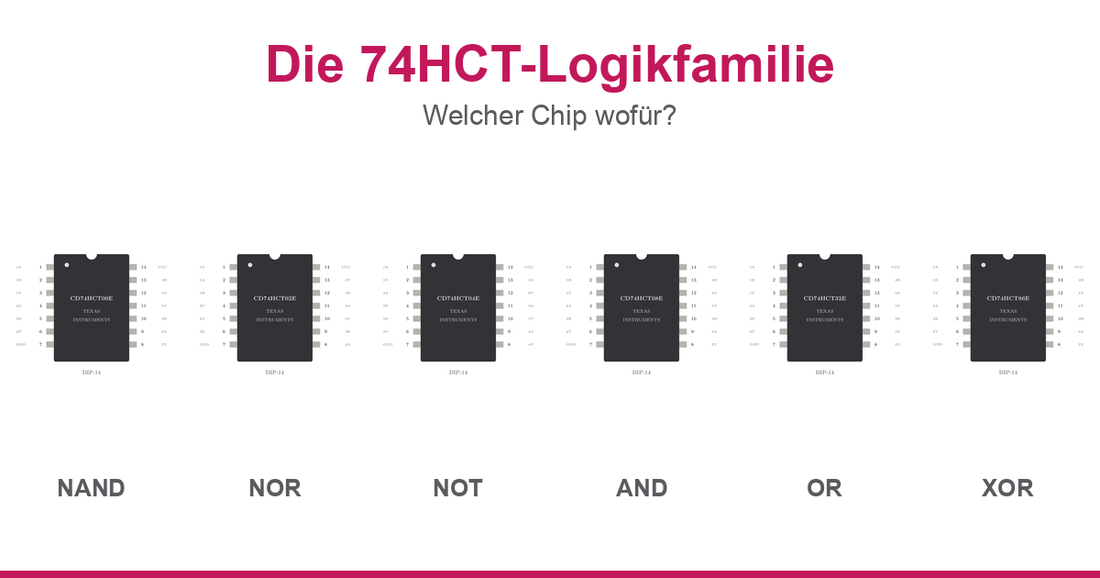

Digitale Logik zum Anfassen beginnt fast immer mit der 74HCT-Familie: robuste, günstige Logik-ICs im bastelfreundlichen DIP-Gehäuse, die sich direkt aufs Breadboard stecken lassen. 5V-Versorgung, TTL-kompatible Eingänge, deutlich robuster gegen statische Aufladung als die alten 4000er (übliche ESD-Vorsicht gilt trotzdem) — ideal zum Lernen und Prototypen.
Aber welcher Chip macht was? Hier die Übersicht, sortiert nach Anwendung. Jeder Chip ist verlinkt, und für die Theorie dahinter verweisen wir auf unsere ausführlichen Artikel bei electronobotics.de.
Die Grundgatter: AND, OR, NOT
Aus diesen dreien lässt sich jede Logikschaltung bauen. Der Einstieg:
- 74HCT08 – Quad AND — vier UND-Gatter. Ausgang high, wenn beide Eingänge high.
- 74HCT32 – Quad OR — vier ODER-Gatter. Ausgang high, wenn mindestens einer der Eingänge high ist.
- 74HCT04 – Hex Inverter (NOT) — sechs Inverter. Dreht das Signal um. Der meistgebrauchte Chip überhaupt.
📘 Theorie: Grundgatter — AND, OR, NOT
Die Universalgatter: NAND und NOR
Der Trick der digitalen Logik: Mit einem einzigen Gatter-Typ lässt sich alles bauen.
- 74HCT00 – Quad NAND — das „universelle" Gatter schlechthin.
- CD74HCT02E – Quad NOR — der zweite Universalbaustein.
📘 Theorie: NAND und NOR — universelle Gatter
Das Spezialgatter: XOR
- CD74HCT86E – Quad XOR — der Ungleich-Detektor. Herzstück von Addierern und Paritätsprüfern.
📘 Theorie: XOR und Anwendungen
Sauberes Signal: Schmitt-Trigger
- CD74HCT14E – Hex Schmitt-Trigger-Inverter — macht aus verrauschten, langsam ansteigenden Signalen saubere Rechtecke. Unverzichtbar zum Entprellen von Tastern und für Oszillatoren.
Speichern: Flip-Flops
Gatter „vergessen" sofort. Flip-Flops merken sich ein Bit:
- CD74HCT74E – Dual D-Flip-Flop — übernimmt bei jeder Taktflanke den Eingang. Der Baustein für Register und Zähler.
- CD74HCT112E – Dual JK-Flip-Flop — der flexible Klassiker, ideal zum Verstehen sequentieller Logik.
Zählen und Verteilen
- CD74HCT161E – 4-Bit-Synchronzähler — zählt getaktet von 0 bis 15.
- CD74HCT138E – 3-zu-8-Decoder — wählt aus 3 Adressbits genau einen von 8 Ausgängen. Für Speicheransteuerung und Multiplexing.
- SN74AHCT595N – 8-Bit-Schieberegister — verwandelt 3 Pins in 8 Ausgänge. Der Standard, um mit wenig Controller-Pins viele LEDs zu treiben.
Der Taktgeber: NE555
Kein Logik-Gatter, aber in kaum einer Schaltung wegzudenken:
- NE555 – Timer-IC — erzeugt Takt-Signale, Blinker, Zeitverzögerungen. Zusammen mit einem Zähler die Basis für unzählige Projekte (Lauflicht, elektronischer Würfel, …).
Alles im Sortiment
Die komplette Reihe findest du gebündelt in der Collection Digitale Logik — steckbrettfertig, mit DIP-Schaltbildern und passenden Datenblatt-Verweisen.
Und wenn du tiefer einsteigen willst, wie diese Bausteine funktionieren: Die Knowledgebase Digitale Logik auf electronobotics.de erklärt jeden Schritt vom Transistor bis zum Prozessor.
