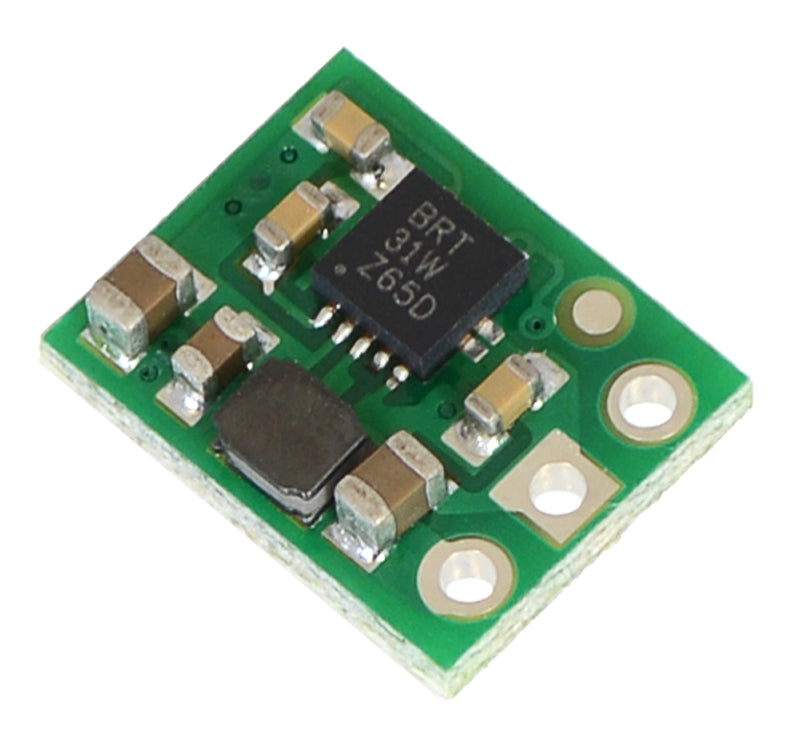

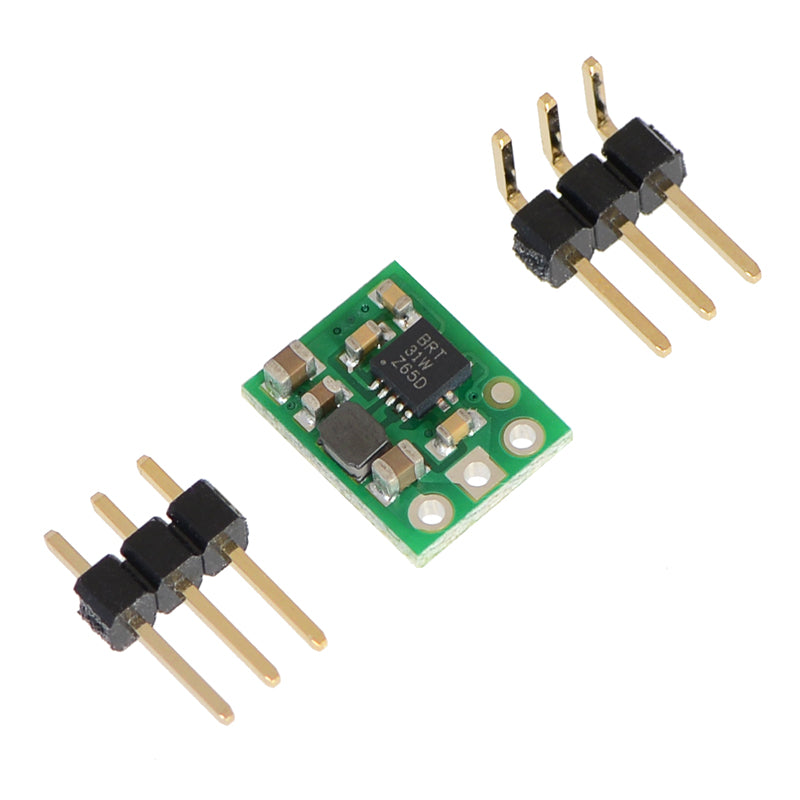

Aufwärtswandler 5V (Pololu #2564)

Dieser 5-V-Boost-Spannungsregler (Aufwärtsregler) erzeugt höhere Ausgangsspannungen aus Eingangsspannungen von nur 0,5 V und schaltet automatisch in einen linearen Abwärtsregelungsmodus, wenn die Eingangsspannung die Ausgangsspannung überschreitet. Dadurch eignet er sich hervorragend für die Versorgung von 5-V-Elektronikprojekten mit 1 bis 3 NiMH-, NiCd- oder Alkalizellen oder mit einer einzelnen Lithium-Ionen-Zelle.

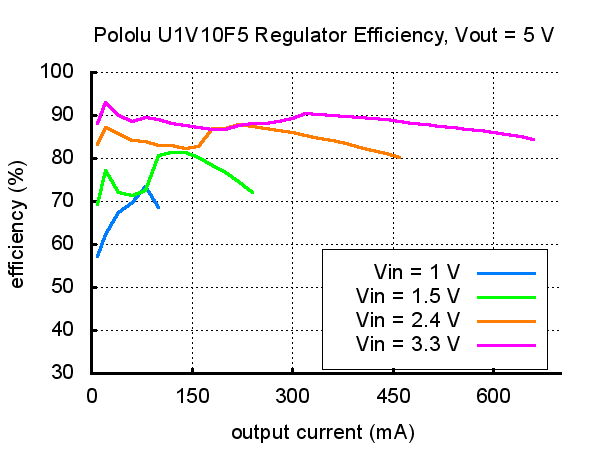

Beim Boosten fungiert dieses Modul als Schaltregler (auch Schaltnetzteil oder DC/DC-Wandler genannt) und hat einen typischen Wirkungsgrad zwischen 70 % und 90 %. Der verfügbare Ausgangsstrom ist eine Funktion der Eingangsspannung, der Ausgangsspannung und des Wirkungsgrads, aber der Eingangsstrom kann typischerweise bis zu 1,2 A betragen. Dieser Regler ist auch mit einem festen 3,3-V-Ausgang erhältlich, und sehr ähnliche 3,3-V-, 5-V- und Versionen mit einstellbarem Ausgang sind mit einer echten Abschaltoption erhältlich, die die Stromversorgung der Last abschaltet.

Die thermische Abschaltung des Reglers wird bei ca. 140°C aktiviert und hilft, Schäden durch Überhitzung zu vermeiden, verfügt aber nicht über einen Verpolungsschutz.
